Турбовентиляторный двигатель
Март 11, 2016 – 14:31

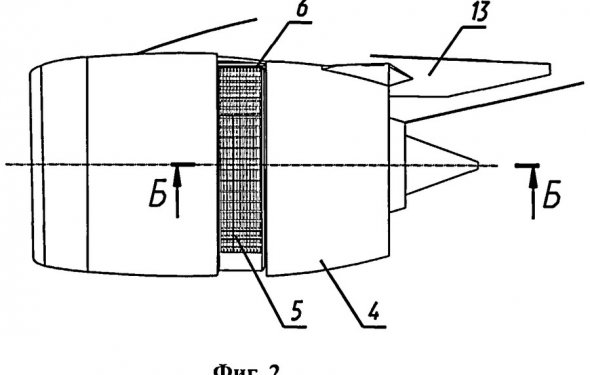

реверсивное устройство

Анимация двухвального турбовентилятора с высокой степенью двухконтурности.
A. Ротор низкого давления
B. Ротор высокого давления
C. Компоненты статора
1. Гондола
2. Вентилятор
3. Компрессор низкого давления
4. Компрессор высокого давления
5. Камера сгорания
6. Турбина высокого давления
7. Турбина низкого давления
8. Сопло газогенератора
9. Сопло вентилятора

Схема турбовентиляторного двигателя

Турбовентиляторным двигателем в популярной литературе обычно называют турбореактивный двухконтурный двигатель (ТРДД) с высокой (выше 2) степенью двухконтурности. В данном типе двигателей используется одноступенчатый вентилятор большого диаметра, обеспечивающий высокий расход воздуха через двигатель на всех скоростях полёта, включая низкие скорости при взлёте и посадке. По причине большого диаметра вентилятора сопло внешнего контура таких ТРДД становится достаточно тяжёлым и его часто выполняют укороченным, со спрямляющими аппаратами (неподвижными лопатками, поворачивающими воздушный поток в осевом направлении). Соответственно, большинство ТРДД с высокой степенью двухконтурности — без смешения потоков. Экономичность турбовентиляторных двигателей обусловлена тем, что в отличие от обычного ТРДД энергия реактивной струи в виде давления и высокой температуры не теряется на выходе из двигателя, а преобразуется во вращение вентилятора, который создает дополнительную тягу, тем самым повышается КПД. В турбовентиляторном двигателе вентилятор может создавать до 70-80 % всей тяги двигателя.

Устройство внутреннего контура таких двигателей подобно устройству турбореактивного двигателя (ТРД), последние ступени турбины которого являются приводом вентилятора.

Внешний контур таких ТРДД, как правило, представляет собой одноступенчатый вентилятор большого диаметра, за которым располагается спрямляющий аппарат из неподвижных лопаток, которые разгоняют поток воздуха за вентилятором и поворачивают его, приводя к осевому направлению, заканчивается внешний контур соплом.
